Основная Информация.
Модель №.
SMSH-180KW
разъем
mc4
распределительная коробка
стандарт tuv
напряжение сети
3/н/д, 220/380 в, 230/400 в.
стойка для солнечных батарей
1 комплект
кабели
100 м.
перегрузка
120%, 1 мин
дисплей
жк-дисплей
контроллер
встроенный контроллер 3a/12v
аксессуары
зарядное устройство телефона
водонепроницаемость
ip67
время работы
6 часов
необходимые участки крыши
8-10 кв.м на 1 квт
рабочая температура (°c)
-30 - +60
способ зарядки
энергосистемы или солнечной батареи
Транспортная Упаковка
Carton or Wood Boxes
Характеристики
CE RoHS
Торговая Марка
SUNMASTER
Происхождение
Zhejiang
Код ТН ВЭД
8502390000
Производственная Мощность
50, 000 PCS/Year
Описание Товара
| Схема подключения |

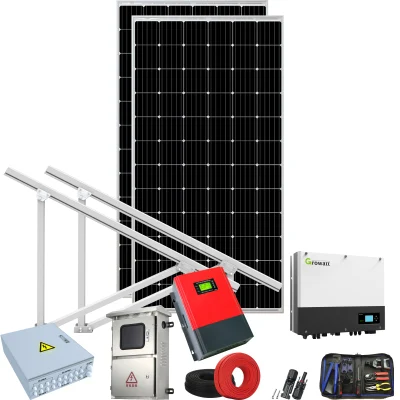

| Список конфигураций |
| Пункт | Сертификация | Описание | Q-ty | Гарантия |
| Солнечная панель | TUV / IEC / EC | Моно или полимерной | 2 шт | 20 лет |
| Инвертор | / CGC CQC / VDE | Один (MPPT) отслеживание/ 50/60 Гц; 230 В переменного тока 1500W/ SM-SH1500W | 1 комплект | 5 лет |
| Распределительная коробка (Опционально) | CE | Освещение. Выключатель подачи воздуха, Fusegar, knifeswitch, | 1 комплект | 5 лет |
| Система креплений | CE | Окраску крыши кронштейн/ цемента на массу кронштейн/ почвы кронштейн соединения на массу | 1, | 10 лет |
| PV кабель | TUV/UL | DC порт PV1-F 1*4 мм². | 20m | 10 лет |
| Порт YJV переменного тока - 3*6 мм². | 10m | 10 лет |
| Солнечная панель |
| Тип | В режиме монохромной печати | Полимерная | ||
| Класс энергопотребления | 280W | 335W | 270W | 320 Вт |
| Разрыв в цепи напряжения (VOC) | 43 | 44 | 43 | 43, 8 |
| Короткое замыкание в Цепи напряжения (ISC) | 8.35 | 9.92 | 8.23 | 9.42 |
| Максимальное напряжение питания (Vmp) | 36 | 36 | 36 | 36, 5 |
| Максимальный ток питания (англ. ) | 7.78 | 9.3 | 7.35 | 8, 76 |
| Повышение эффективности | ≥17, 1% | ≥17, 2% | ≥16, 5% | ≥16, 4% |
| Размеры (мм) | 1650x991x35 | 1960-x991x35 | 1650x991x35 | 1960-x991x35 |
| Вес (кг) | 18±5% | 22, 5±5% | 18±5% | 22, 5±5% |

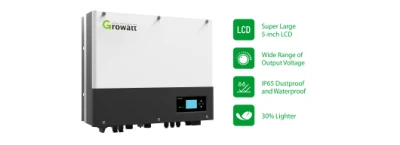

| Инвертер солнечной энергии |
| Диапазон температуры окружающей среды | -25~до +60ºC (> 45 ºC Deloading) |
| Относительная влажность | 0~95 % |
| Максимальная рабочая высота над уровнем моря | 4000м (> 3000м снижает мощность) |
| Степень защиты | IP65 |
| Топология | Transformerless |
| Ночь потребляемая мощность (Вт) | < 1 |
| Метод Cooiong | Естественная конвекция |
| Уровень шума (дб) emision | < 25 |
| Дисплей | Жк-дисплей |
| Гарантия (год) | 5/10/15/20/25 (опционально) лет |
| Контроллер солнечной энергии |
| Номинальный ток зарядки(A) | 40A | |
| Номинальное напряжение постоянного тока (V) | 24/48 автоматической идентификации | |
| Входной солнечной энергии на Максимальное напряжение(V) | 42/84 | |
| Аккумуляторная батарея | Над питающего напряжения защиты (V) | 28.6/57.2 |
| Аккумуляторная батарея | За восстановление питающего напряжения(V) | 27.4/54.8 |
| Аккумуляторная батарея | Постоянное напряжение тока зарядки(V) | 27/54 |
| Аккумуляторная батарея | На протяжении выполнения напряжение сигнала тревоги(V) | 20/40 |
| Температура и влажность окружающей среды | 0-90 % Без конденсации, 55ºC | |
| Защитные функции | Защита против в ночное время зарядки аккумуляторной батареи на зарядки, над защита от, - обратить вспять солнечных модулей | |
| Солнечная батарея |
| Номинальное напряжение | 12V | |
| Номинальная грузоподъемность | 100Ah(10Hr, 1, 80V/сотового, 25ºC) | |
| Приблизительный вес | 27, 5 кг | |
| Внутреннее сопротивление | 5.5 Мω(привести терминал) | |
| Клемма | Провода(4.0mm²×1, 8 м) | |
| Максимальный ток зарядки | 25 А | |
| Температура окружающей среды | -35~55 C | |
| Размер | Длина | С бортовым поворотом 329мм (±2 мм) |
| Ширина | 172мм (±2 мм) | |
| Емкость по высоте | 214 мм (±2 мм) | |
| Общая высота | 236мм (±2 мм) | |
| Случае | Эбу АБС | |
| PV разъему распределительной коробки |
| Компоненты | Параметр | Функции |
| Прерыватель цепи (выключатель подачи воздуха) | 40A | Если ток от защищаемого, цепи превышает указанное значение, прерыватель автоматически разорвать для защиты всей цепи. |
| Fusegear | 40A | Если ток в цепи охраняемых превышает указанное значение, fusegear будет разорвать автоматически |
| Уравнительный защитное устройство (SPD) | UC: 420V lmax: 20КА В: 10Каупа≤1.8KV | Фотоэлектрические устройства защиты от воздействий молнии |
| Одной фазы на двойной устройство защиты от повышенного напряжения | Рабочий диапазон 220V, 50Гц, Для защиты от Uvo=270V±5V В рамках защиты напряжения Юое= 170±5V | Когда напряжение в цепи highet или Нижней, он отключится автоматически. Когда напряжение достигает стандартного уровня, она будет восстановлена автоматически. |
| Переключатель ножей | / | Автоматическая/ вручную |
| Проводник | Луженый медный Re тонкой нити, согласно нормам VDE0295/IEC60228. Класс 5 | ||
| Отсутствие короткого замыкания | Полиолефиновых сополимера электрон-coss дальнего света с | ||
| Стопор оболочки троса куртка | Полиолефиновых сополимера электрон-coss дальнего света с | ||
| Номинальное напряжение | Uo/U=600V/1000 В переменного тока, 1000V/1800 В постоянного тока | ||
| Проверка Напряжения питания | 6500V, 50Гц, 5 мин | ||
| Рейтинг температуры | -40°C-125°C, более чем на 25 лет (TUV) | ||
| Огонь производительность | IEC 60332-1 | ||
| Дым | IEC61034 и EN 50286-2 | ||
| Низкое пожарная нагрузка | DIN 51 900 | ||
| Сертификация | TUV 2 ГРП 1169/08 2007 PV1--F | ||
| Система Mounging |
Ветер потенциал такой системы может достигать (40м/с, 32.5кг/кв. М., level 13), снег нагрузки может достигать 70 кг/кв. Eters
Вся система имеет характеристики безопасности.
Можно настраивать в зависимости от ситуации cactual клиента
Система крепления может быть desingned с лучшим решением в зависимости от уклона крыши, ровной поверхности и почвы на массу
